Air bearing spindle là gì?
Trong air bearing spindle, trục quay được hỗ trợ bởi một lớp khí nén được kiểm soát giữa phần quay và phần tĩnh. Cấu trúc không tiếp xúc giúp giảm ma sát, mài mòn và rung so với tiếp xúc cơ khí thông thường.
Đặc tính này phù hợp với khoan vi lỗ PCB, routing chính xác và các ứng dụng cần tốc độ cao. Tuy nhiên spindle ổ khí phụ thuộc mạnh vào chất lượng, áp suất và độ sạch của nguồn khí.
- Không có tiếp xúc cơ khí tại bề mặt ổ trong điều kiện vận hành đúng
- Độ rung và độ đảo thấp phục vụ gia công chính xác
- Khả năng làm việc ở dải tốc độ cao
- Yêu cầu khí sạch, khô và đúng áp suất
Khi nào cần kiểm tra hoặc sửa air bearing spindle?
Dấu hiệu cần đánh giá gồm tiếng ồn bất thường, nhiệt tăng, run-out tăng, chất lượng lỗ/cạnh xấu đi, drive báo lỗi hoặc spindle không đạt tốc độ. Không nên tiếp tục chạy khi có nguy cơ tiếp xúc trục–ổ.
Trước khi gửi sửa, nên ghi lại model/serial, máy đang lắp, giờ chạy, áp suất khí, lỗi drive, loại dao và ảnh/video hiện tượng.
- Đo run-out và độ rung theo điều kiện kiểm tra xác định
- Kiểm tra collet, shaft, stator và bề mặt làm việc
- Đánh giá nguồn khí, lọc và đường cấp
- Chạy thử theo dải tốc độ sau sửa chữa
Tra cứu theo series Westwind, ABL và máy OEM

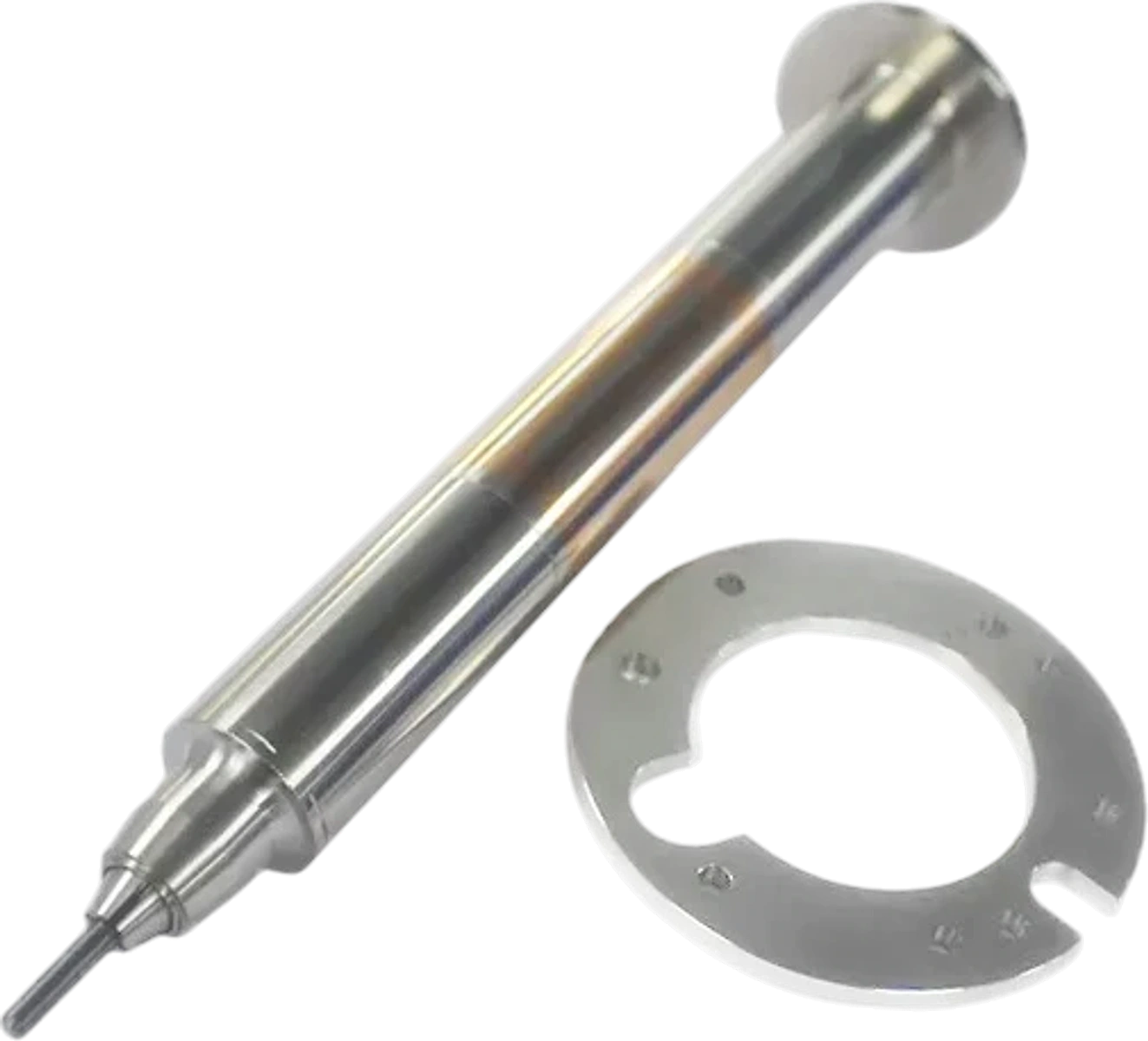

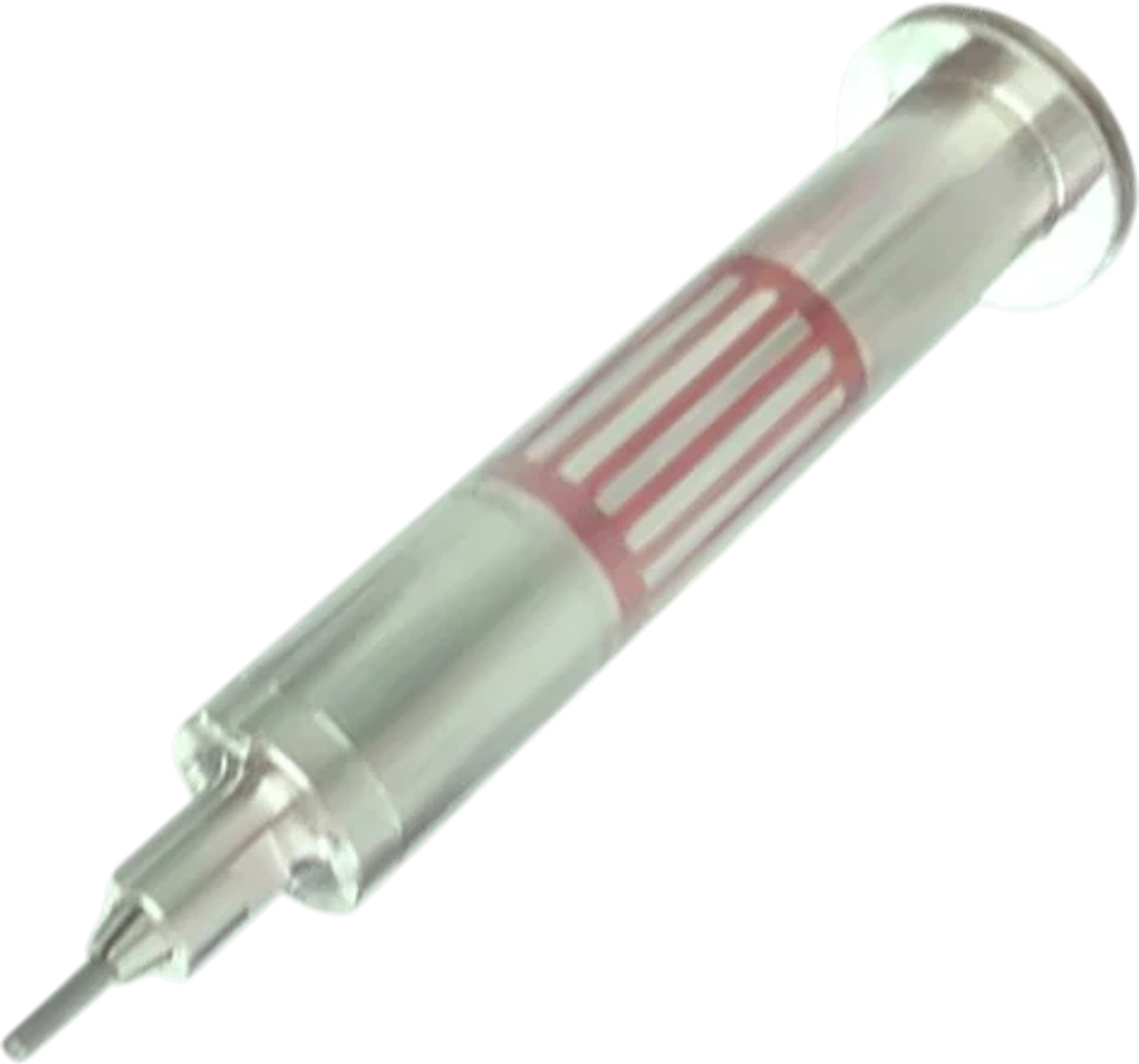

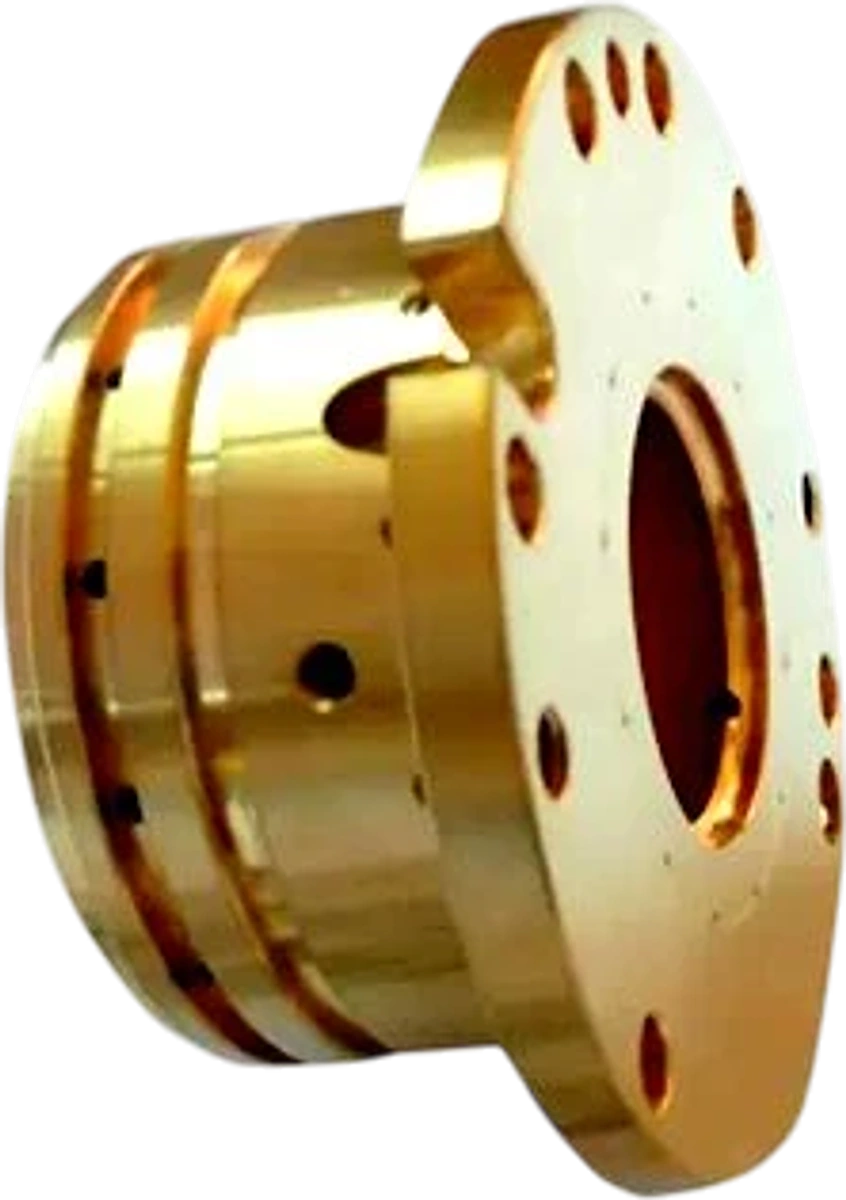

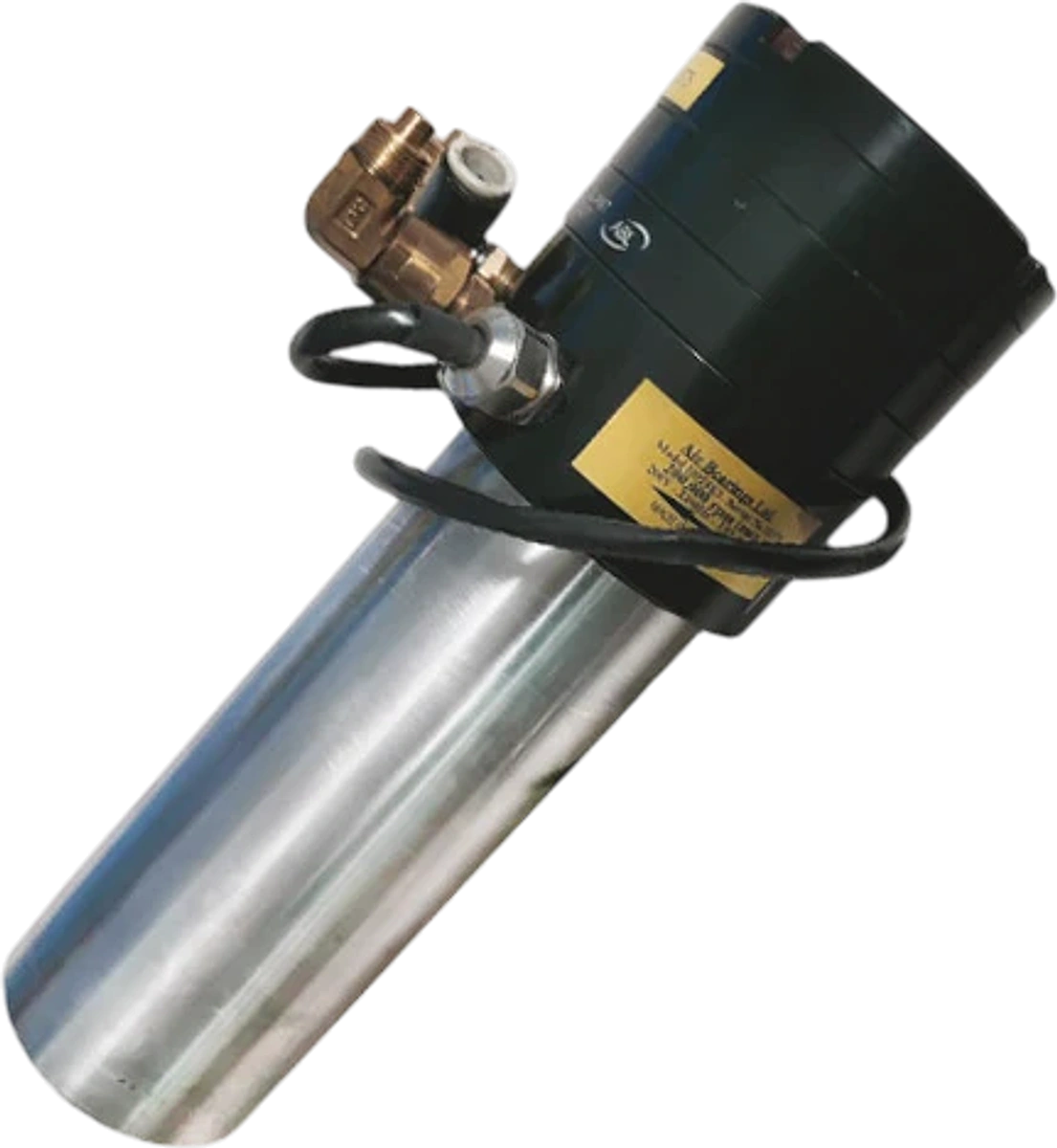

Catalog hiện có các model và phụ tùng liên quan Westwind/ABL như D1331, D1531, D1686, D1722, H920, M320, ABW và ABWR. Khả năng tương thích phải được xác nhận bằng mã đầy đủ, không chỉ tên series.
Các nền tảng máy thường gặp gồm Excellon, Hitachi, Schmoll, Posalux, Pluritec và các máy khoan/router PCB tương đương.
